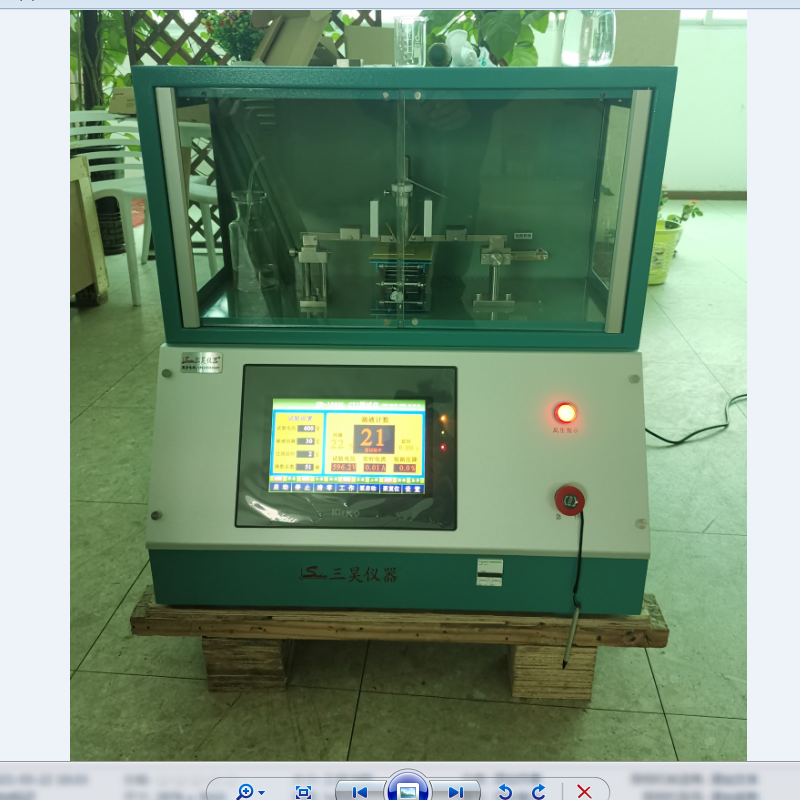

三昊CTI漏电起痕测试仪HD-1000A
详细信息
| | 品牌：三昊 | | 型号：HD-1000A | | 加工定制：否 | |
| | 产品规格：800*650 | | 外形尺寸：800*650 mm | | 重量：100 kg | |
| | 产品用途：漏电测试 | | | | | |
CTI漏电起痕测试仪
1﹑用途:
本试验机主要用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、信息技术设备的研究、生产和质检部门，也适用于绝缘材料、工程塑料、电气连接件、辅件行业。
2﹑试验标准:
本机依据 GB 4706.1
、GB/T4207
、IEC60112
等标准要求
贰﹑仪器说明
1﹑仪器规格/参数(表1):
| 项目 |
规格 |
| 电极尺寸 |
2 X 5X 4 铂金5mm |
| 电极距离 |
4mm±0.01mm |
| 电极压力 |
1n±0.01n |
| 滴液高度 |
35mm±5mm |
| 滴液体积 |
20滴0.380g -0.480g 50滴0.997g -1.147g |
| 滴液时间 |
30s±1s |
| 试验电压 |
100v-600v可调（特殊定做1000V） |
| 电源 |
220V 5A |
叁﹑仪器安装
1﹑运行环境要求: 温度23±5℃ 湿度60±5%。。
2﹑本仪器需置于一水平上安装定位。
肆﹑操作规范
1﹑试验前确认事项:
1)．确认机台是否接上符合要求之电源。
2). 调整水平脚,使机台水平
3). 依机台标示电源,连接电源.
2﹑操作步聚:
- 正确连接电源，按电源按钮，屏幕开机自检约等待30S进入首页。
- 把配置好的滴液慢慢倒入到滴液装置中（一般液柱高度为5CM）。
点击工作页面，按下滴液按钮，使溶液能从针头流出（其目的使针头内的空气排

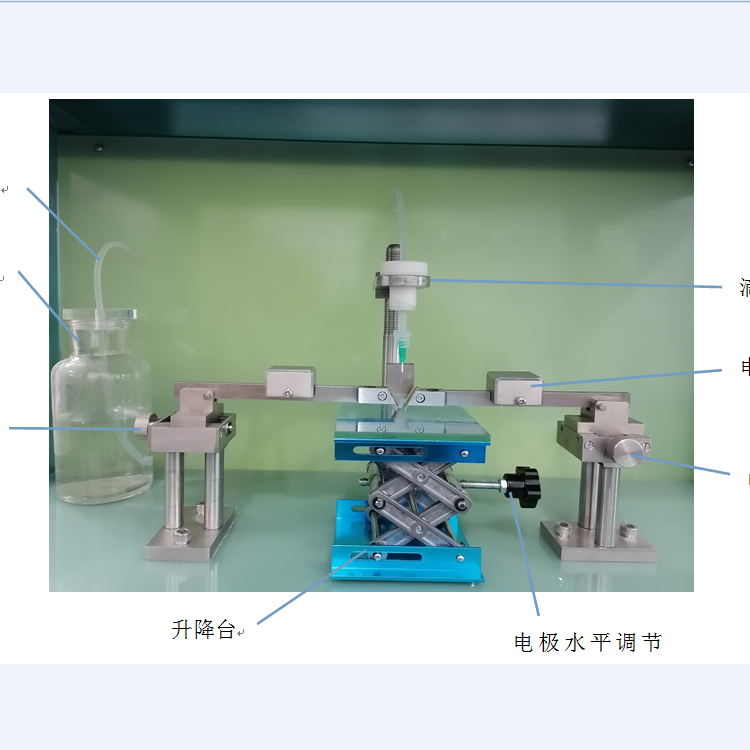

- 调节电极下方的升降圈，使两个电极处于同一水平面上，然后在用自配的微型电子称放于试验平台上。移动电极支架上的小砝码使左右两电极的压力各1N的力。确认力值后锁紧两砝码。
- 取出处理过的试样平放在试验台上，两电极轻轻压在试样上面。用仪器配套的4MM量规插入电极中间，使左右两电极的距离为4MM，若电极距离过宽或过窄，可调节电极两旁的旋钮。调节针头使滴液滴下时落于电极正中间，针头底部距试样高度为35MM~40MM。

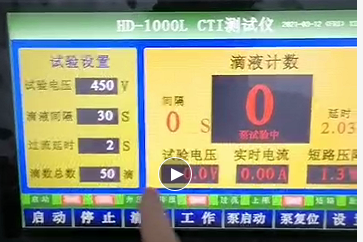

- 合上玻璃窗，点击设置页面，按试验要求选择其电压值。液滴间隔时间设为30S，滴液时间设为50mS（滴液时间可以跟针头上的截流阀配合输入设定.其20滴重量为0.38g~0.48g;50滴重量为0.997g~1.148g）滴液次数为50滴。
- 点击工作页面，按下短路按钮，此时电压若超出或小于试验电压。可以旋转电压调节，使电压到达试验所要求的电压。旋转电流调节帽使电流显示值为1A，弹出短路按钮。
- 试验准备就绪，按下启动按钮。
- 在试验过程中，若两极间的电流为0.5A且持续2S，仪器报警停机
